水性環(huán)氧低溫彈性底漆專用固化劑MH6186

一、典型特點

1.白色乳狀液體，脂肪胺改性產(chǎn)物，穩(wěn)定性較好.
        2. 配合E20環(huán)氧乳液，7-8分鐘表干，實干60分鐘。大于60分鐘的活化期。

3.柔韌性佳，正反沖》50， 對底材附著力0級
        4.耐溶劑擦拭，耐酸堿，耐鹽霧性優(yōu)。
        5. 配套采用疏水性較強(qiáng)的水性聚氨酯面漆不變色。
        6.》30%的固含量，含15.5%的醇醚類環(huán)保溶劑
         7.低溫固化，快速成膜，低溫0°C以上可固化完全，較好的耐面漆滲咬性能。

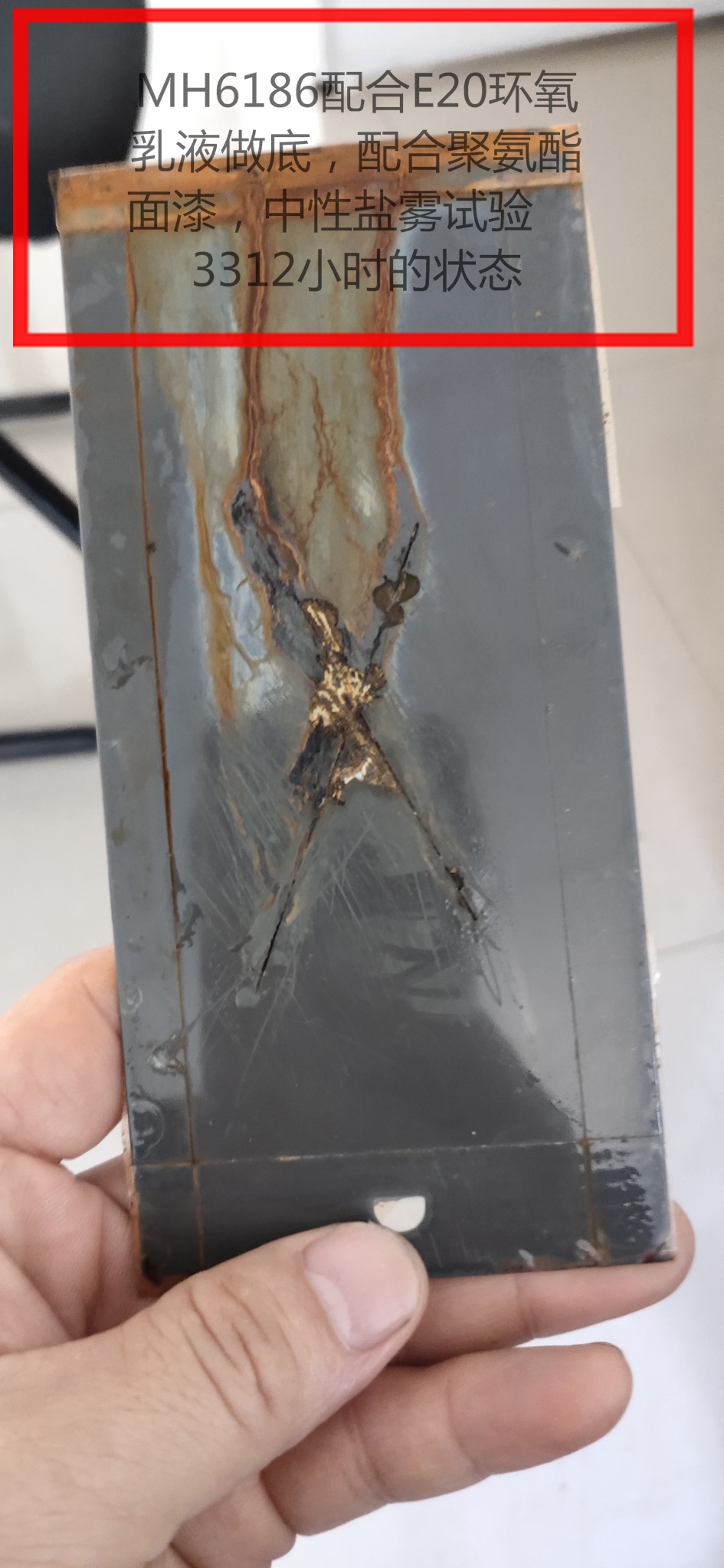

8.經(jīng)實驗驗證，配合某水性聚氨酯面漆，干膜厚度90微米左右(濕膜底漆45-50微米，濕膜面漆50-60微米)，中性鹽霧實驗》3300小時，40°C耐水性》1000小時，耐酒精擦拭 。

二、物理性能參數(shù)

1.外觀:白色乳狀液體

2.固含量:30%

3.活性氫當(dāng)量:      570（含水和環(huán)保型溶劑）

4.胺值（KOH/mg.) : 120-150

5.配比：EP-1140/MH-6186=100:50,     實際應(yīng)用建議按照0.7-0.8計算固化劑用量

6.25°C粘度          500-1500cps

7.常溫活化期：    》1小時

8.表干時間：         7-8分鐘 （乳液不同）

 如選擇E20乳液和E12乳液復(fù)配，可獲得更加快速表干效果。

三 、濕碰濕工藝建議：

1. 注意空氣濕度和溫度對漆膜水份揮發(fā)的影響，空氣濕度>85%，環(huán)境溫度<0℃，不建議施工

2.  按照參考配方：
                熱工件40-50°C,噴涂50微米，熱風(fēng)對吹，底漆閃干10分鐘，即可噴涂面漆。

        冷工件底漆噴涂50微米，70°C閃干10分鐘，即可噴涂面漆。

        冷工件底漆噴涂50微米，80°閃干5分鐘，拿出來冷卻后滴冷水，表面不泛白，基本無變化。

         注意膜厚和濕度直接影響水分揮發(fā)和干燥速度，》50微米濕膜，干燥速度明顯下降。

3、E20乳液添加E12甚至E09的環(huán)氧乳液，或者有機(jī)硅改性環(huán)氧乳液能得到更加快干的效果。

4. 參考配方

A劑：

EP-750                                   40份

去離子水                                17.9份
        分散劑                                   0.5

消泡劑                                    0.3

防沉劑                                   0.6
       3%的水性膨潤土漿：              4

三聚磷酸鋁：                          15
        磷酸鋅：                                5
        鉬酸鋅：                                3

 絹云母：                                4
         滑石粉                                   3.2

 沉淀硫酸鋇：                         4.5

 耐鹽霧劑 ：                               1
         流平劑：                                 0.3

 防閃銹劑：                              0.2
         硅烷偶聯(lián)劑QX470 ：                0.5(南京全?；?/span>)

B劑：

MH-6186                             100
         合計                              100份

          配比：100:25（重量比）

注：EP380/ EP1140\EP1838分別為出貨當(dāng)量380\1140和1838的e51\E20\E12自乳化水性環(huán)氧樹脂乳液.

四、包裝運輸儲存

1.包裝分20KG塑料桶或200KG鐵桶裝，保質(zhì)期6個月

2.非危險化學(xué)品

3.陰涼背光處保存
